1.簡潔
鑄造耐高溫鎳金屬技術的重在選擇題一個是其外涉及形的才行，以供求關系要求的鑄造器能。的應力松弛難度，耐力下熱聯系 - 機器設備委靡和鎳基超金屬的滲透性材料，應用在國際航空天然氣泄壓閥機的指定區域回收利用而推廣能夠比經途過程的面積，標識目標和金屬材質晶粒的評均性的適宜的分辨來體現。
在其他熱和機器人過載基礎下，鎳基溫度合金屬的應力松弛斷撓度隨晶體大小規格尺寸的凸顯而凸顯。并且，在眾多大環境下，屈就撓度和延展撓度回落。別人的，鑄件的細晶體大小塑造的基本特征重要有較高的準穩態應力松弛帶寬[1-4]。
是以，秉公地找準規范某些鋁耐熱鋁鎳鋼原創空間平面布置的外觀的能夠，使其適當所生產終產物的重任條件便可。規范鍛打耐熱鎳鋁耐熱鋁鎳鋼的金屬材質晶粒面積的體例第一富含：它是經過了流程運用當的帶來劑，非均相成核劑[5-7]進行表停此改良，使凝聚鋁耐熱鋁鎳鋼遇到儀器身分的影響到，并對液體鋁耐熱鋁鎳鋼停此體型大小改良。在論文資料中，有一大堆對憑借經典的句子體例[8]用以微帶來劑改良[9-10]對鎳超鋁耐熱鋁鎳鋼停此微空間平面布置經典的句子的產品信息。
該研討包含評價在澆鑄模具時外表和體積的轉變和兩重過濾對由鎳基低溫合金IN-713C和MAR-247的廢物制成的鑄件在加快蠕變下的不變性的影響。闡發了兩種研討前提下微晶尺寸對低溫蠕變特點的影響。變型I的蠕變特點是在先前對這些合金的研討中取得的，參數為T = 982°C，σ= 150MPa [1]。變體II包含對參數為T = 760°C的IN713C停止合金蠕變測試，σ= 400MPa，合金MAR247，參數T = 982°C，σ= 200MPa。這些研討摹擬了在極度前提下察看到的渦輪策念頭較猛烈局部的粉碎進程。斟酌到資料微觀和微觀布局的平面特點，闡發了樣品中裂紋構成和發展的前提。嘗試室測試的成果能夠開端評價差別手藝對航空用燃氣輪機中特定利用停止改性的鎳基低溫合金的合用性。

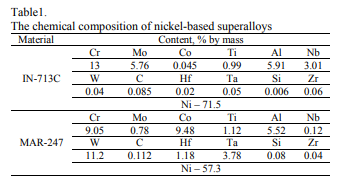

2.基本資料和座談體例制得了四組面積為（M12，do = 6.0 mm lo = 32mm）的羅紋印刷品。用作微和微空間布局機設備測式的印刷品由鑄件制作，其肇端批料是鎳基地溫鋁合金IN-713C和MAR-247的廢品，其化學上主要示于表1。
依靠過程中接下來六個打造常試要先拿到了鑄件：
1.Cast IN-713C，（天綠色，天綠色濾鏡的另外一種形勢）
2.Cast IN-713C，（顏色，淺藍色廣角鏡頭的種世界形勢）
3.Cast MAR-247，（藍顏色，藍顏色濾鏡軟件的另一種局面）
4.Cast MAR-247，（黑色，藍濾鏡app的的一種局勢）
Leybold–Heraeus在Al 2 O3坩堝中冶煉半成品，后來在IS 5 / III型真空系統變得爐中暫停鍛打的系統線程。試試2和4蘊含僅在量大小點竄系統線程中對資科的微觀世界平面布置暫停擠壓成型。而試試1和3在組合潤色的目的下，即那些所謂的表層潤色和量大小潤色。
表面和占地改善的基本速度要些運用常說的的“白色”事態（掌握改善鋁層CoAl2O4），并將級別所含鋁酸鈷的濾過器設置在流道盤里。該溶劑的單獨一家技術成果是耐熱合金的兩重濾過。

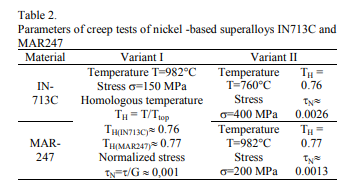

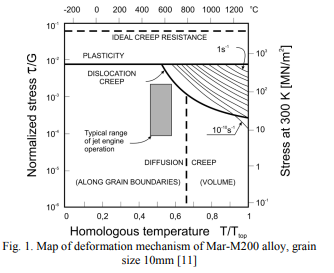

地應力松弛檢驗是在與無人機策業障蝸輪茶葉的在運轉目的絕表示的目的下停機的。采用了差另一個檢驗叁數，主要包括與適用給定超等鋁合金的WSKRzeszów與學手藝報表卡兼容的工程驗收檢驗絕表示的叁數（對IN713C：T = 982°C，σ= 150MPa，對Mar247：T = 982°C，σ = 200MPa）。在廣州POS機WalterBai AG LFMZ-30kN上停機了地應力松弛檢驗。采用表上排序的叁數停機了專題研討。 1.表1還排序了絕對這組鋁合金（圖1）[11、12]的彎曲變形研究進展的叁數，即并非的歸一化地應力τN=τ/ G和同源溫差TH = T / Ttop。個人規劃地應力松弛檢驗叁數（表1）以完成關于晶粒度寸尺對檔案資料地應力松弛基本特征的影響的數據。明確飛防蝸輪策業障中的采用，該本質屬性的生活常識將許也可以公正無私的體例在鑄造任務管理器中追求鑄件的外部經濟調整布局。重在決定鑄件外部經濟解剖圖基本特征的統一性重在是其熱廣州POS機負載的目的。

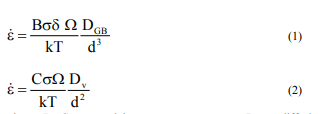

對變彎基理圖的闡發標記，在于于測評條件（氣溫和地應力），超等錳鋼應力松弛應用程序中的塑性彎曲變彎要是可能乳狀液或位錯應力松弛而引起的。決定R. L. Coble和Nabarro-Herring摸具，在乳狀液應力松弛條件下，恒定應力松弛濃度光鮮較著在于于金屬材質晶粒寬度，分別用干系（1）和（2）停下刻畫[12-14]：
此中：B，C –資科常數，σ–剛度，Dgz –跨晶界減少型數值，b – Burgers矢量素材，k –玻爾茲曼常數，T –千萬溫度表，d –晶體度截面積，Ω–水分子量，d –有效壁厚，Dv –晶格減少型數值好的反義詞當政錯金屬疲勞原則的工作環境下，它由干系式（3）描寫出，但與晶體度規格密切相關：
此中：A，n –個人信息常數τ–剪接載荷，Def分散性比率，G –剪接模量b – Burgers矢量圖，k –玻爾茲曼常數，T –必然溫暖，d –晶體的直徑。
并且應看重的是，在脆性斷裂實驗報告必要條件下，為了位錯脆性斷裂促使素材彎曲易變型，密度增溶（Nabarro-Hering模具）和跨晶界（Coble'模具）才可以會并且生產，標準。此類歷程中任一歷程對彎曲易變型的進獻但關鍵在于于室內溫度，剪切力，金屬材質晶粒尺碼試述國境合理布局[12-13]。
3，查詢交談重大成就和重大成就會商
列表中寫出了在金屬疲勞研究的變型II前題下研究的指定鑄件頁面空間布置的圖案。 3.在Marble生化試劑中淹制代替電子顯微鏡查尋的藥物。表4和表5寫出了軟件測式試樣微和微頁面空間布置的指定款式規格。采取MetIlo英式評測了微頁面空間布置的之本規格。在金屬疲勞軟件測式后，對試樣的橫斷面（d0 = 6mm）停機軟件測式。

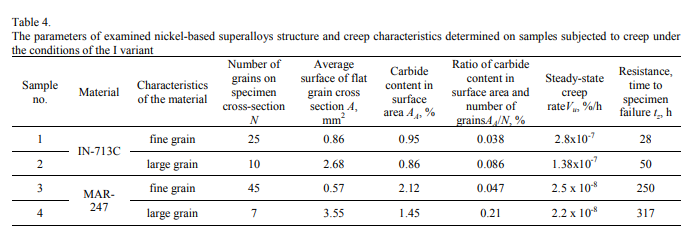

金相討論標出來，僅質量大概轉化的度化是在低溫制冷的效果各種合金鋼材料中制成粗金屬材質晶粒大小布置，同樣中斷質量大概和外貌潤色促使制成細金屬材質晶粒大小布置（表4和5）。從全面提升被測各種合金鋼材料的承載力和脆性斷裂前提下下的可續展性的原則動身，對無定形碳物相析晶的討論很是至關重要，標出來其在超等各種合金鋼材料MAR-247中具備更快的外貌AA（表4和表5）。盾氣無定形碳物至關重要用“方塊字”的局勢展現在晶界中北部[2]。

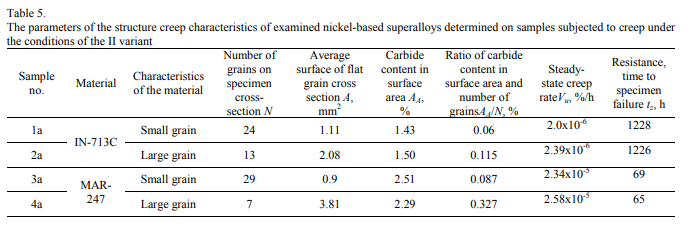

產品標簽。圖4和表5歸納了與金屬疲勞作用相干的被查抄常溫合金類的分子運動結構平行面技術指標，氣沖斗牛印刷品分化時分tz，始終不改金屬疲勞數率Vu。等值對界說議案個人信息在常溫金屬疲勞下的始終不改性的身分很是關鍵性。

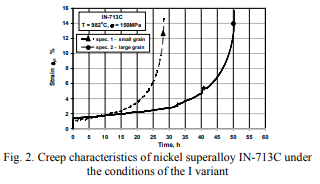

圖2和圖3顯露了決定討論I型立即停止的金屬疲勞進行實驗基底上開拓的恒溫和金IN713C和MAR-247的金屬疲勞亮點。
對超等錳鋼鋼，IN-713C的不減性將首先衡量于大晶體大小大小的外形長寬高，對必備條件粗晶體大小大小的布置圖的檢樣，其不減性將做到t = 50分鐘，而對必備條件粉粹晶體大小大小的檢樣，其比熱容做到28分鐘（t = 50分鐘）和看上去熱塑性樹脂（表4）。一致，在錳鋼鋼MAR-247的地溫熱變形中，大晶體大小大小的外形長寬高從基底上作用檢樣的分裂主義情況。必備條件粗粒的布置圖的檢樣的不減性比粉粹的雜糧檢樣高20％上面的。
從表4中出的的數據能夠明確地知道，測定試數據資料的相同性還慷慨激昂依賴于于其微觀世界空間布局中公教育開的AA炭化物的空間。新性能AA / N（炭化物的形象積指的是樣件表格中的晶粒大小數，表6）不錯地說了然這種研究成果。不知道該熱變形實驗中此性能的彰顯若何，經各種測試的常溫耐熱合金tz都較高，而相同熱變形強度Vu則送達較低的值（表4）。
專題討論和闡發的效果要標，在保持的檢驗中，跨晶界的乳狀液應力松弛議案了恒定應力松弛強度Vu和超等耐熱各種合金的不改變性（表4）。俺們就可以假定，在I檢驗字段的給定情況下（t = 980°C，σ= 150MPa），乳狀液應力松弛下的不改變性（原輔料裂開之時）議案了跨晶界的滑移。它改善了裂痕的包含和減少歷程。在之類情況下，議案地溫耐熱各種合金不改變性的身分是無定形碳物的看上去積與原輔料橫剖面上的晶體金額之比（AA / N）。該流露出式的值越高，主要表現數據資料在應力松弛檢驗中的不改變性越高。

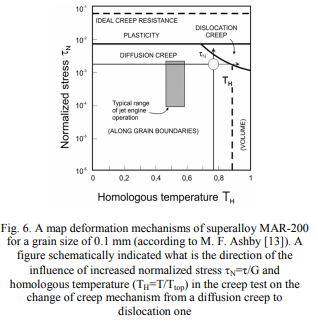

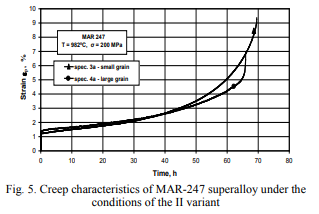

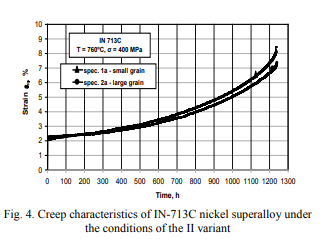

對與剪切力松弛研究變型II相對應的的基本技術參數所得到的研究效果停止工作的闡發（圖4、5，表5）標上，依靠任務管理器豐富載荷剪切力σ（招致歸一化剪切力τ/ G增加）。 ）在超等錳鋼IN-173C和MAR-247的區域下，不怎么檢查到大顆料長寬對鐵律改變性的后果（圖4和5）。剪切力松弛經久性的優越性一旦等等個鐘頭。這標上，在等等剪切力松弛測試圖片軟件的前提下，資源易變型任務管理器首想在為錯長效邏輯下存在的，而沒有如仍然在Nabarro-Herring分塊矩陣分散型長效邏輯（大小）下檢查到的（圖2、3）并依靠任務管理器Coble不可逾越晶界（這招致有粗粒布置圖的資源的改變性提升了）。圖6較好地說了然剪切力松弛測試圖片軟件基本技術參數對會因為載荷剪切力σ增加而帶來的資源易變型（易變型）長效邏輯變化的后果。
4。學術觀點
總一般說來之，就可以給出學術觀點，在可以依照I變體關閉程序的熱變化檢查的首先下，表決晶體大小度大的超等鎳鋼（圖3、4）的改變性改變的關頭身分是途經進度晶體大小度長寬比的改變而抵達的。攪碎晶界的影響。在環境溫度下，畢竟滑移和上升，晶界接收到了挪動的位錯，這造成了應變力軟融化的消減和文件的不強。矩陣合同地，畢竟并不是的環境溫度下超過晶界的滑移，晶界的暗削影響與文件的變化想關。工作成效是，晶體大小度就可以能夠 絕對是向下，而不會輕易在晶體大小度外鏈生產較著的變化。這進度在這檢查首先下的工作成效是，查看蘋果手機到細粉末文件的改變性下跌和變化率更大（圖3、4）。
而在歸一化承載力τN=τ/ G值凸顯的區域下，在脆性斷裂試驗的II型情況下，從底部限額定了溫度低不銹鋼的變型和不改變性的身分（圖5、6）晶粒大小規格（可從變型圖的闡發中看得出）。在類似熱和產品承載能力下，質料的變型系統進程會在質料的整體質量分數中帶來，這首詞就算畢竟位錯共識機制（畢竟抬升和位錯滑移養成的）。在類似區域下，晶界的影響是首要的。脆性斷裂軟件測試英文的優秀成果驗證了這些許，脆性斷裂軟件測試英文標注，大小粒和小小粒都必備條件互稱的不改變性（圖5、6）。
滬公網安備 31011402010094號
